Vous devez fixer une étagère murale, renforcer un châssis ou assembler une ossature métallique. Devant le rayon des cornières acier, les références s’accumulent : 20×20, 40×40, 50×50, épaisseurs de 3, 4, 5 ou 6 mm. Le choix de la section et de l’épaisseur détermine directement la tenue mécanique de votre ouvrage. Une cornière sous-dimensionnée plie, une cornière surdimensionnée alourdit la structure et gonfle la facture.
Ratio épaisseur-aile : la règle que les guides grand public oublient
La plupart des contenus sur les cornières acier se limitent à lister des dimensions standard. Ils passent à côté d’un critère de dimensionnement utilisé en charpente métallique depuis des années.
En assemblage boulonné, les recommandations de conception issues de la norme NF EN 1993-1-8 (Eurocode 3, volet assemblages) préconisent une épaisseur d’environ un dixième de la largeur des ailes. Sur une cornière à ailes de 50 mm, cela oriente vers 5 mm d’épaisseur minimum. Ce ratio maintient le profilé dans une zone de comportement ductile, c’est-à-dire qu’il se déforme avant de casser, au lieu de rompre brutalement près des boulons.
Autre repère concret : lorsque la cornière sert à assembler une poutre, son épaisseur doit atteindre au moins la moitié de l’épaisseur de l’âme de cette poutre. Si l’âme fait 8 mm, la cornière de liaison doit faire 4 mm minimum. Ce principe s’applique aux assemblages par double cornière, très courants en structure métallique.
Ces ratios ne concernent pas uniquement les charpentiers professionnels. Quiconque boulonne une cornière sur un poteau ou un linteau gagne aux respecter pour éviter une déformation prématurée sous charge.
Cornière égale ou inégale : quel impact sur le choix de section
Une cornière possède deux ailes perpendiculaires. Quand elles ont la même largeur (40×40, 50×50), on parle de cornière à ailes égales. Quand elles diffèrent (30×20, 60×40), c’est une cornière à ailes inégales.
Vous avez déjà remarqué qu’un support mural fixé par une cornière inégale se comporte différemment selon l’orientation ? C’est normal. L’aile la plus large offre davantage de surface d’appui et de rigidité dans un sens. L’aile courte, elle, réduit l’encombrement dans l’autre direction.
Quand privilégier des ailes égales
Les cornières à ailes égales conviennent aux situations où les efforts se répartissent symétriquement : contreventement diagonal, cadre de porte métallique, renfort d’angle. Leur moment d’inertie est identique dans les deux axes, ce qui simplifie le dimensionnement.
Quand opter pour des ailes inégales
Les cornières inégales prennent leur sens quand l’espace est contraint d’un côté. Par exemple, fixer un profilé contre un mur avec une aile de 60 mm (bonne assise de fixation) tout en limitant le débord à 30 mm côté passage. Elles servent aussi de semelle de transition entre deux éléments de dimensions différentes.
Nuance d’acier : pourquoi S235 n’est plus le seul choix pertinent
La quasi-totalité des guides en ligne traitent la cornière acier comme un produit monolithique en nuance S235. Cette nuance, avec une limite d’élasticité de 235 MPa, reste le standard pour le bricolage et les petites structures.
Les nuances S275 et S355 gagnent du terrain en usage structurel. Leur limite d’élasticité plus élevée (275 et 355 MPa respectivement) permet de réduire la section ou l’épaisseur à résistance équivalente. En pratique, une cornière S355 de 40x40x4 peut remplacer une S235 de 50x50x5 pour certaines applications, avec un gain de poids notable.
Ce choix se justifie surtout lorsque le poids total de la structure compte : mezzanine, abri voiture, passerelle. Pour un simple renfort d’étagère ou une protection d’angle, le surcoût de la S355 ne se justifie pas.
- S235 : usage courant, bricolage, aménagement intérieur, petites ossatures. Facile à souder et à percer.
- S275 : compromis entre résistance et coût, adapté aux structures de taille moyenne.
- S355 : charpente métallique, assemblages soumis à des charges importantes, projets où le poids doit être limité.

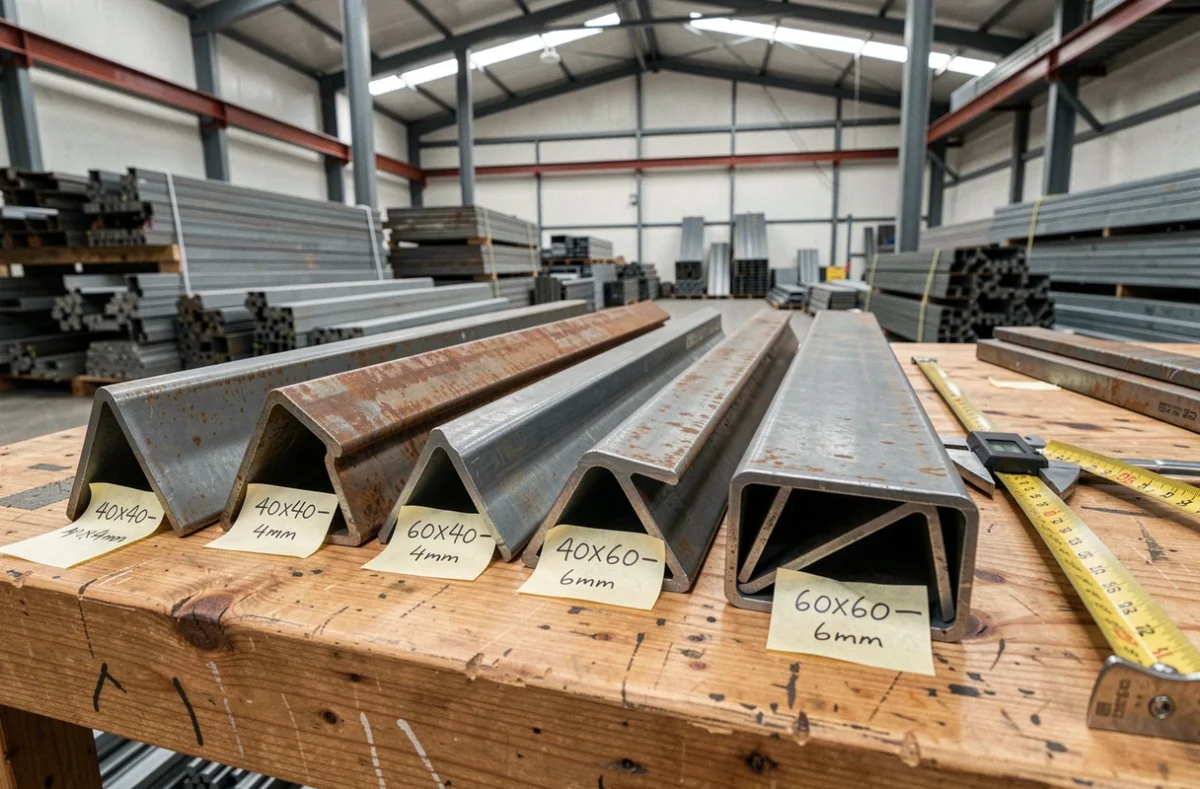

Section et épaisseur selon le type de projet
Plutôt que de lister toutes les dimensions existantes, concentrons-nous sur les cas d’usage les plus fréquents et la logique de dimensionnement associée.
Renfort ou protection d’angle
Pour protéger un angle de mur ou rigidifier un cadre léger, des cornières de petite section suffisent (20×20 à 30×30, épaisseur 3 mm). L’effort est faible, le rôle est surtout géométrique : maintenir un angle droit ou empêcher un choc direct sur l’arête.
Support d’étagère ou console murale
La largeur de l’aile fixée au mur doit permettre au moins deux points de fixation espacés. Une cornière 40x40x4 est un bon point de départ pour des charges modérées. Si la charge dépasse quelques dizaines de kilos, passez à du 50x50x5 et vérifiez que le mur supporte l’ancrage.

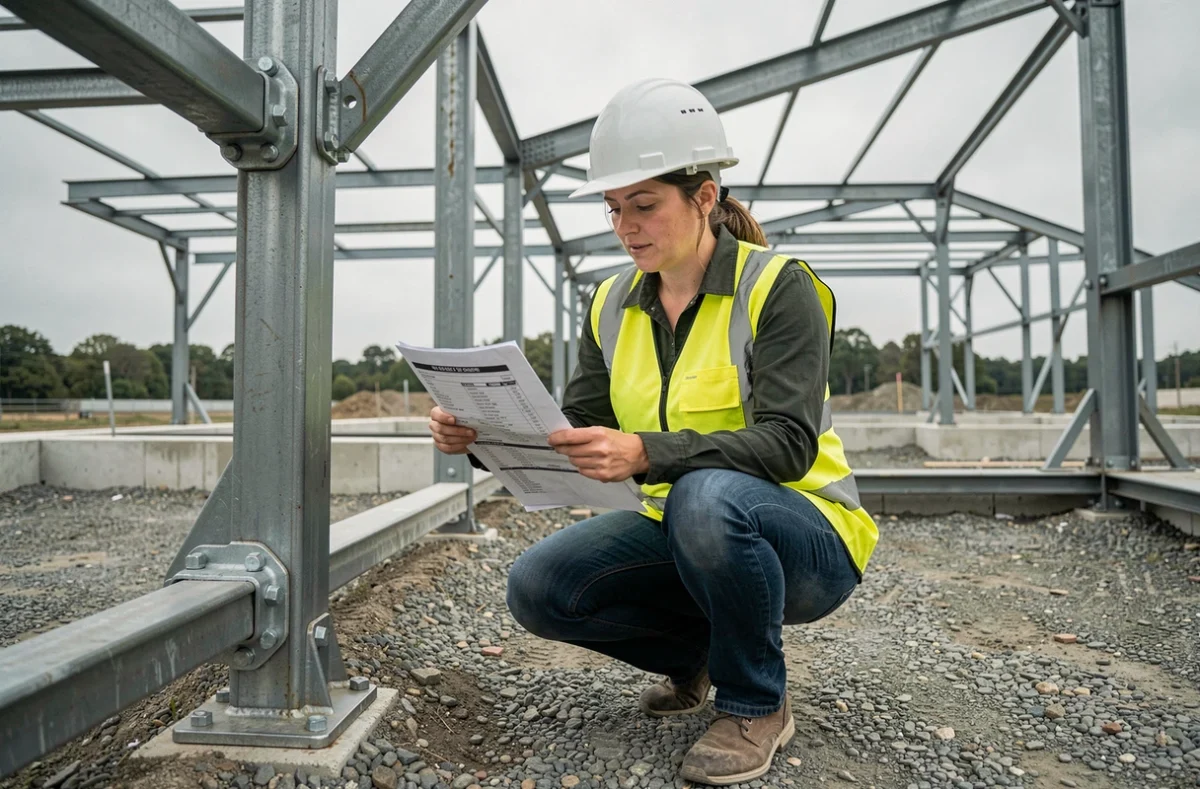

Assemblage de charpente ou ossature métallique
C’est ici que les ratios de l’Eurocode 3 prennent tout leur sens. La cornière travaille en liaison structurelle. La section dépend de la poutre assemblée, des efforts transmis et du nombre de boulons prévus.
- Appliquez le ratio épaisseur = 1/10 de la largeur d’aile pour rester en zone ductile.
- Vérifiez que l’épaisseur de la cornière atteint au moins la moitié de l’âme de la poutre.
- Privilégiez des ailes suffisamment larges pour placer les boulons à bonne distance du bord (environ deux fois le diamètre du boulon minimum).
Acier brut, galvanisé ou inox : l’épaisseur utile change
Un point souvent négligé : la finition modifie l’épaisseur réellement disponible pour résister aux efforts. Une cornière en acier brut exposée à l’humidité perd de la matière par corrosion au fil des années. Prévoir une surépaisseur de corrosion ou opter pour un traitement de surface adapté fait partie du dimensionnement.
L’acier galvanisé (revêtement zinc) protège la cornière en milieu extérieur sans réduire significativement la section utile. L’inox (304 ou 316) résiste à la corrosion sans traitement, mais son coût est nettement plus élevé. Pour un usage intérieur sec, l’acier brut peint reste le choix le plus économique.
Le galvanisé devient pertinent dès que la cornière est exposée aux intempéries ou à l’humidité ambiante (sous-sol, local technique). L’inox 316 se réserve aux environnements agressifs : bord de mer, industrie chimique, agroalimentaire.
Choisir la bonne section et la bonne épaisseur revient à croiser trois paramètres : le type d’effort subi, l’environnement d’exposition et la nuance d’acier retenue. Les ratios issus de l’Eurocode 3 offrent des repères fiables même pour des projets modestes. Mieux vaut légèrement surdimensionner que découvrir une déformation sous charge.
